南京一家从事数控机床销售维修的公司送来一台对刀仪控制盒,客户描述故障为面板上的按键没有任何反应。该对刀仪品牌为PWB,是一家瑞士的对刀仪生产厂家,型号为TMA21。
对刀仪主要由刀尖接触传感器、摆臂及驱动装置等组成,具有对刀和刀具补偿的功能 。

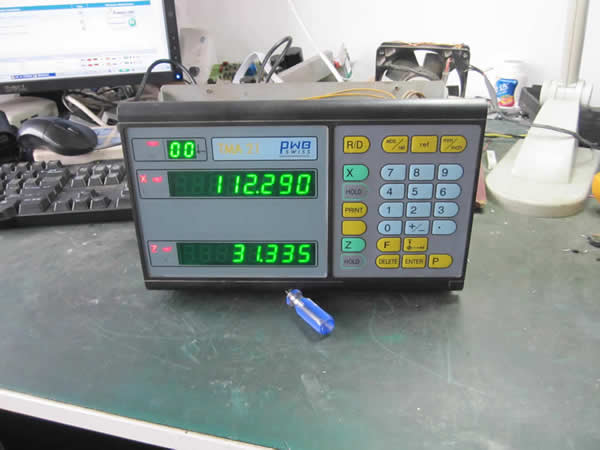

该对刀仪驱动装置外观如下图:
面板左侧用于显示,右侧为按键。右侧按键每个键的手感都正常。撕下右侧表层,可以看到内部的走线,通过模拟按键动作给内部CPU发送输入指令,左侧显示部分有变化。据此判断右侧按键输入部分损坏。本着对客户负责的态度,我们找专业的厂家设计了薄膜开关,如下图:
更换薄膜开关后,恢复原始功能,交给客户使用一切正常。
