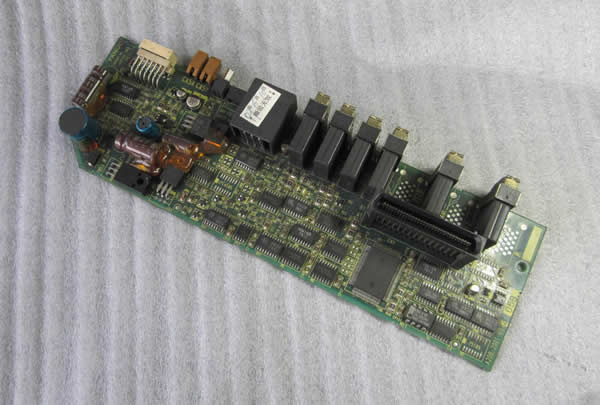

今天接到一个客户送来的一台FANUC主轴驱动模块。驱动模块的数字主轴控制卡上显示2.通过查阅FANUC手册,对报警2的故障描述为:Low control power voltage alarm (LV) ,控制回路电压低故障。经过对数字主轴控制卡电路的分析,发现该卡的供电电源为直流24V,经过内部的三段稳压和负压发生电路,产生直流+5V、+15V、-15V、24V等工作电压。加直流24V给该驱动模块供电发现内部工作电压较低约为70%,通过对该控制卡内部电源电路的维修,该驱动模块报警消失。

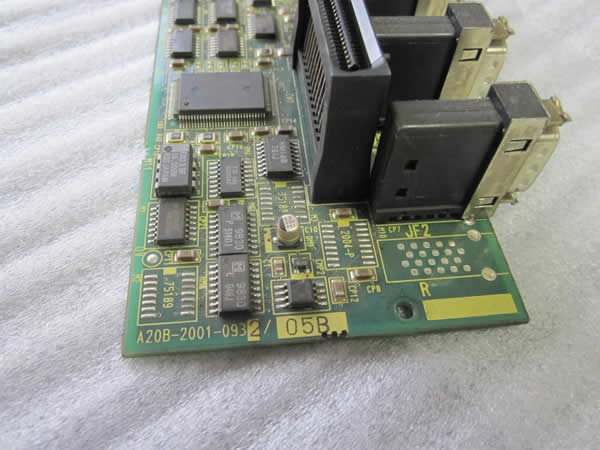

该数字主轴控制卡的型号如下图:
